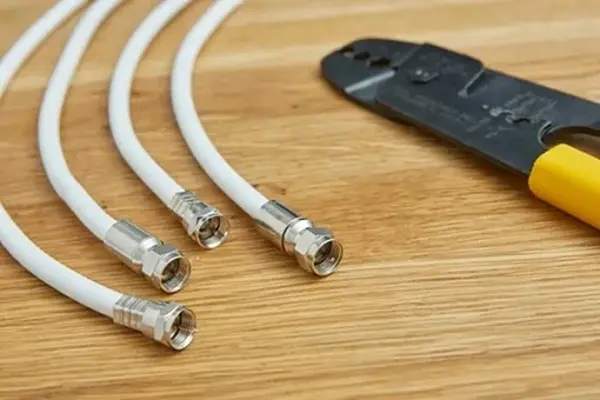

نصب کابل کواکسیال، برای هر کسی که قصد دارد، سیستم‌های سرگرمی خانگی یا اینترنت خود را راه‌اندازی یا ارتقا بدهد، اهمیت زیادی دارد. در این مطلب، قصد داریم شما را با روش‌های متنوع نصب این کابل‌ها، نکات مهم در حین نصب و حفظ کیفیت سیگنال و .. آشنا سازیم پس تا انتهای مطلب، همراه ما باشید.چ
برای خرید سیم و کابل می‌توانید با کارشناسان شرکت دانش بنیان سیمند کابل تماس حاصل فرمایید.

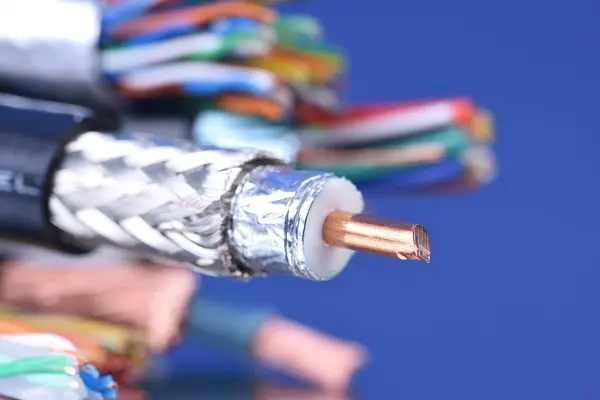

کابل کواکسیل چیست؟
کابل کواکسیال، یا همان سیم کواکسیال، یک نوع کابل انتقال سیگنال است که از یک هادی مرکزی، عایق و یک شیلد فلزی ساخته شده‌است. ساختار منحصربه‌فرد کابل، موجب شده تا از این سیم برای انتقال سیگنال‌های فرکانس بالا با حداقل تداخل و افت استفاده کرد.

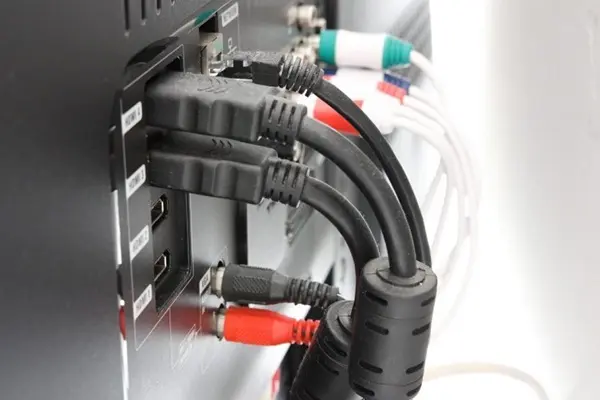

نحوه نصب کابل کواکسیال چگونه انجام می‌شود؟
3 روش محتلف برای نصب کابل کواکسیال وجود دارد که در ادامه به آنها اشاره می‌کنیم:
روش اول نصب کابل کواکسیال: برش و اتصال مستقیم
- برش کابل: روکش پلاستیکی انتهای کابل را به اندازۀ حدود 1.3 سانتی‌متر برش ساده می‌دهید. دقت کنید، برش خیلی عمیق نباشد تا به هادی مرکزی آسیبی وارد نگردد.
- جدا کردن لایه‌های اضافی: قدم بعدی، جداکردن لایۀ پلاستیکی و عایق کابل است تا هادی مرکزی مشخص شود.
- برش هادی خارجی: در مرحلۀ سوم، به کمک سیم‌چین، بخش اضافی هادی خارجی را به اندازه حدود 0.64 سانتی‌متر ببرید.
- اتصال رابط: در این مرحله، رابط را به قسمت بافته‌شدۀ کابل متصل کنید. البته پیش از نصب رابط، پایۀ مخصوص رابط قائم را در جای خودش محکم کنید تا جابه‌جا نشود.
- سفت کردن پیچ: در گام آخر، پیچ داخل رابط را شل کرده و سپس سفت کنید تا رابط به خوبی به کابل متصل شود. دقت کنید که پیچ بیش از حد سفت نشود تا به هادی آسیب نرسد.
روش دوم نصب کابل کواکسیال: استفاده از حلقه فلزی رابط
- برش کابل: در این شیوه نیز مرحله اول مانند شیوه قبل خواهد بود.
- نصب حلقه فلزی: اگر رابط حلقۀ فلزی دارد، آن را به پایین سیم بیاورید.
- فشار دادن رابط: در این مرحله رابط را روی سیم فشار دهید تا فویل پایین بیاید و رشتۀ رسانا دیده شود.
- عبور دادن رابط: در گام چهارم، رابط را از رشتۀ رسانا عبور داده و به حلقه متصل کنید. برای محکم‌کردن اتصال، می‌توانید از انبردست کمک بگیرید.
- حذف فویل‌های اضافی: در گام نهایی، فویل‌های بیرون زده شده را از کابل جدا کنید تا مانع ایجاد نویز در کابل شود.
روش سوم نصب کابل کواکسیال: استفاده از حلقه فلزی جایگزین
این روش بیشتر برای انواع خاصی از رابط‌ها استفاده می‌شود و ممکن است، جزئیات آن با روش‌های قبلی کمی متفاوت باشد. به‌طور کلی، در این روش نیز مراحل برش کابل و آماده‌سازی رابط مشابه روش‌های قبلی است. تفاوت اصلی در نحوه اتصال رابط به کابل و محکم‌کردن آن است که به صورت زیر انجام می‌شود:
رابط را از رشته رسانا عبور می‌دهید و به حلقه متصل می‌کنید. سپس با کمک یک انبردست، اتصال رابط و حلقه را محکم می‌کنید. در گام آخر، فویل‌های اضافی را که با هادی مرکزی در ارتباط است، از آن جدا می‌سازید.
رابط مناسب نصب کابل کواکسیال
در نصب کابل کواکسیال، انتخاب رابط مناسب، اهمیت بالایی دارد. رایج‌ترین نوع رابط‌ها در کابل‌های کواکسیال کانکتورهای BNC، F، و N هستند که هرکدام برای کاربردهای خاص طراحی شده‌اند. اگر فضای محدودی در اختیار دارید، پیشنهاد می‌کنیم، از رابط‌های قائم استفاده کنید تا کابل به راحتی و بدون خمیدگی غیرضروری نصب شود.
کانکتورهای F برای انواع اتصال‌های خانگی و تلویزیون‌ها استفاده می‌شوند، در حالی‌که کانکتورهای BNC و N مدل‌های دیگر رابط، برای کاربردهای صنعتی و حرفه‌ای که نیاز به اتصالات مقاوم‌تر دارند، استفاده می‌شوند. هنگام انتخاب رابط، حتماً به نوع کابل RG59 یا RG6 و کاربرد نهایی آن توجه کنید.

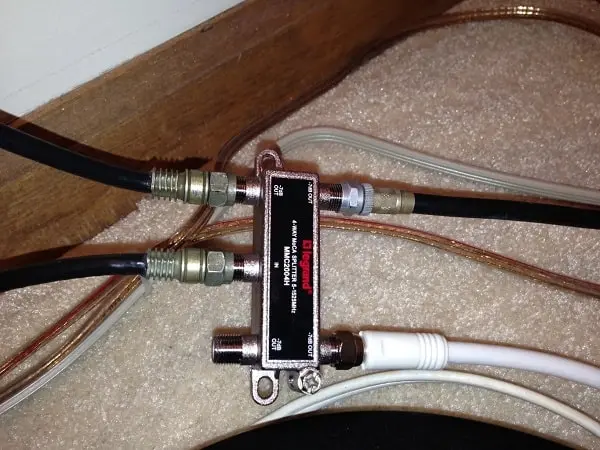

چگونه کابل کواکسیال قطع شده را مجدد نصب کنید؟
برای نصب مجدد کابل کواکسیال قطع‌شده، ابتدا دو سر کابل را آماده کنید. حدود 1.3 سانتی‌متر از روکش بیرونی را به دقت بردارید تا سیم رسانای داخلیش نمایان شود.در قدم بعدی، حدود 0.64 سانتی‌متر از فویل و عایق را جدا کنید. از یک کانکتور یا رابط فشاری مناسب برای اتصال استفاده کنید. کانکتور را به هر دو سر کابل وصل کرده و آنها را به هم متصل کنید. دقت کنید که رساناها به درستی متصل شده و فویل‌های اطراف با رسانا تماس نداشته باشند تا از ایجاد نویز جلوگیری شده و سیگنال با کیفیت بالا منتقل شود.
نکات مهم هنگام نصب کابل کواکسیال
در نصب کابل کواکسیل رعایت این نکات ضروری است:
نوع کابل
نوع کابل باید با کاربرد و محیطی که قرار است از آن استفاده شود، مطابقت داشته‌باشد. برای مثال، کابل‌های RG-6 برای سیگنال‌های با فرکانس بالا مناسب‌تر هستند.
طول کابل
طول کابل نیز در نصب اهمیت دارد، کابل‌های طولانی باعث افت سیگنال می‌شوند، طول کابل کواکسیل را به اندازه‌ای انتخاب کنید که سیستم نیاز دارد.
کیفیت کابل
برای خرید کابل‌های کواکسیل سراغ، برندهای معتبر بروید، که طول عمر بیشتری دارند و در نتیجه کابل و سیم با کیفیتی نصیب شما خواهد شد.

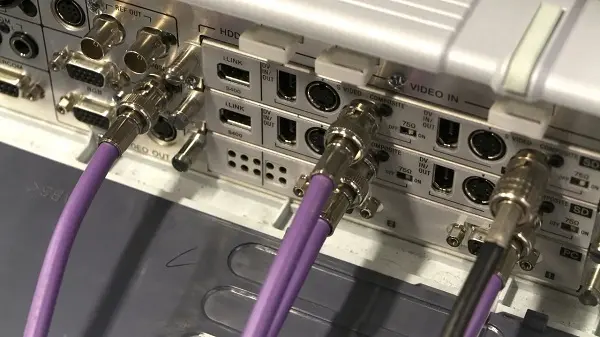

آیا هر کابل کواکسیالی می‌تواند به انواع کانکتورهای RFمتصل شود؟
خیر، هر کابل کواکسیالی قادر نیست به هر نوع کانکتور RF متصل شود. عوامل متعددی در انتخاب کانکتور مناسب برای یک کابل کواکسیال نقش دارند که در ادامه به آنها اشاره می‌کنیم:
- ابعاد و اندازه کابل: قطر کابل کواکسیال باید با اندازۀ داخلی کانکتور مطابقت داشته باشد تا اتصال محکم و بدون نشت ایجاد شود.
- امپدانس مشخصه: امپدانس کابل کواکسیال باید با امپدانس کانکتور یکسان باشد تا از بازتاب سیگنال و افت توان جلوگیری شود. امپدانس‌های رایج، 50 اهم و 75 اهم هستند.
نوع کانکتور
کانکتورهای RF انواع مختلفی دارند که هرکدام برای کاربرد و فرکانس خاصی طراحی شده‌اند. انتخاب نوع کانکتور به عوامل مختلفی از جمله فرکانس سیگنال، محیط کاری و نیاز به مقاومت در برابر عوامل خارجی بستگی دارد.
- استانداردهای اتصال: هر نوع کانکتور دارای استانداردهای اتصال خاص خود است که باید رعایت شود تا اتصال صحیح و ایمن برقرار گردد.
مراحل نصب کابل کواکسیال به انواع کانکتورهای RF چیست؟
مراحل نصب کابل کواکسیال به انواع کانکتورهای RF به شرح زیر است:
- آماده‌سازی ابزار و مواد
برای نصب کابل کواکسیل به ابزارهای مختلفی همچون قیچی کابل، انبردست، پیچ‌گوشتی، و ابزار مخصوص نیاز دارید.
- برش کابل
با استفاده از قیچی کابل را به‌صورت اصولی برش دهید.
- لایه‌برداری
مقدار کمی از کابل را حدود 1 تا 2 اینچ با قیچی لایه‌برداری کنید تا هستۀ مسی (سیم مرکزی) مشخص شود.
- 4. تنظیم طول هسته
هسته مسی را به اندازه مناسب (معمولاً حدود 0.5 اینچ) برش دهید تا به خوبی در کانکتور قرار گیرد.
- نصب کانکتور
کانکتور RF را به کابل متصل کنید. مطمئن شوید که هستۀ مسی به درستی درون کانکتور قرار گرفته‌است و نشتی ندارد.
- تست اتصال
پس از نصب، اتصال را با استفاده از تستر مخصوص بررسی کنید تا مطمئن شوید که عملکرد آن درست است.
- پوشش‌دهی
در صورت نیاز، از عایق یا نوار چسب برای پوشش ناحیه اتصال استفاده کنید و مانع آسیب‌دیدگی آن شوید.
برای خرید سیم و کابل می‌توانید با کارشناسان شرکت دانش بنیان سیمند کابل تماس حاصل فرمایید.
و اما سخن آخر
برای نصب کابل کواکسیال و همچنین تعمیر کابل‌های قطع‌شده، بی‌شک داشتن دانش فنی و استفاده از ابزار مناسب ضروری است. با رعایت دستورالعمل‌ها و دقت در برش صحیح کابل و اتصال دقیق کانکتور، می‌توانید مطمئن شوید که سیگنال‌ها با کمترین نویز و تداخل منتقل می‌شوند.
