کابل با هادی هم مرکز

کابل های دارای هادی هم مرکز

این نوع کابل ها برای تابلوهای توزیع ، نیروگاه ها ، کنتور برق منازل و روشنایی خیابان ها و نیز به عنوان کابل های کنترل جهت انتقال پالس ها کنترلی و داده های آزمون و به طور کلی در جایی که حفاظت الکتریکی و مکانیکی بیشتری نیاز باشد به کار می رود .
این کابل ها را می توان در فضای باز ، زیرخاک ، درون آب ، داخل ساختمان ، کانال های کابل کشی نصب کرد . هادی هم مرکز را می توان همزمان به عنوان حفاظ خنثی ، سیم ارت یا حتی اسکرین به کار برد.

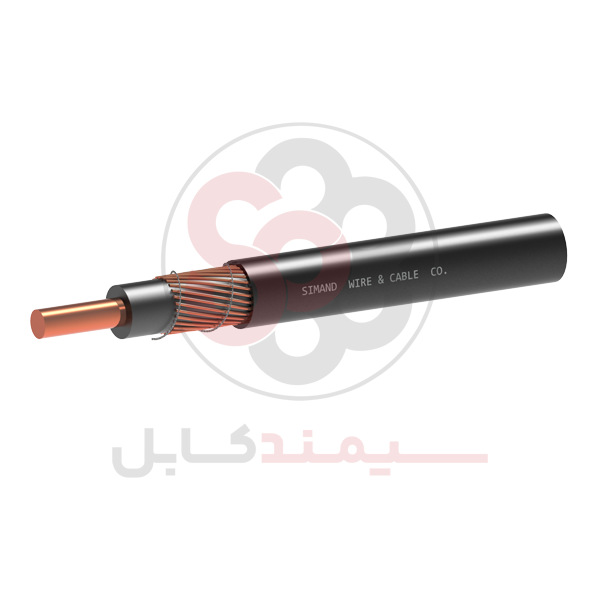

ساختار کابل های دارای هادی هم مرکز
هادی :
مس آنیل شده گروه 1 ( تک مفتولی ) ، گروه 2 (تابیده شده منظم) مطابق استاندارد ISIRI 3084 یا IEC 60228 .

عایق :
آمیزه PVC از نوع PVC/A.

نحوه قرار گیری رشته ها :
رشته ها در کابل های چند رشته به هم تابیده می شوند .

روکش میانی :
رشته های به هم تابیده با آمیزه هایی از پی وی سی اکسترود شده یا نواری به صورت عرضی پوشیده می شوند .

هادی هم مرکز :
در کابل تک رشته هادی هم مرکز به طور مستقیم بر روی عایق و در کابل چند رشته بر روی روکش میانی به کار می رود .

جنس هادی هم مرکز از هادی مسی ، نوار مسی و یا ترکیبی از این دو است .

روکش:
آمیزه PVC از نوع PVC/ST1 ، رنگ روکش به طور معمول مشکی است .

ولتاژ تست کابل های دارای هادی هم مرکز
آزمون ولتاژ در 3500 ولت

استاندارد مرجع کابل های دارای هادی هم مرکز
IEC 60502 یا ISIRI 3569 با ولتاژ نامی 1000/600 ولت.
