نحوه حمل و نقل، انبارش و نگهداری کابل های SWR   در انبار

نحوه حمل و نقل، انبارش و نگهداری کابل های SWR   در انبار

علی درگاهی

با توجه به اینکه کابل های مورد استفاده در چاه های آب شرب می بایستی از هرگونه آسیب در مراحل حمل و نصب حفاظت گردند از این روی بسته بندی و حمل و نقل این رده از محصولات        می بایستی حایز شرایط ویژه ای باشد .



swrcable

شرایط قرقره های مورد استفاده :

قرقره هاي مورد استفاده در تولید کابل های SWR   مي بايستي حايز شرايط زير باشند :

الف- چوب فلنج و بارل مي‌بايستي از جنسي با رنگ روشن، استحكام مناسب و خشك انتخاب شوند تا بمرور زمان تغيير شكل‌ ندهند .

ب چوب فلنج و بارل مي بايستي كاملا” صاف و صيقلي بوده و عاري از هرگونه زائده و تراشه باشد.

ج سر و يا ته ميخ ها تحت هيچ شرايطي نبايد خارج از چوب قرار گيرند و مي بايستي به نحو مناسب داخل چوب فلنج فرو رفته باشند.

د فلنج قرقره هائي با سايز مشابه مي بايد كاملا” از لحاظ ابعادي و مشخصات مشابه هم باشد.

ر- سوراخ وسط قرقره ها مي بايد كاملا” در مركز فلنج قرار گرفته باشد.

ز سوراخ هاي محل عبور مفتول مي بايد كاملا” از يك الگو تبعيت نموده و در امتداد يكديگر قرار داشته باشند.

س سوراخ هاي محل عبور محصول مي بايد داخل شيار و يا در نزديكترين فاصله زير شيار قرار داشته باشد.

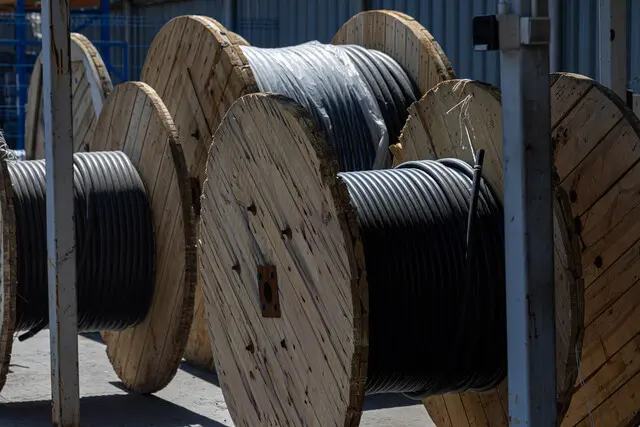

شرايط نگهداري و انبارش :

كليه قرقره‌ها و ملزومات آنها مي  بايستي در محلي بدور از تابش مستقيم خورشيد، تاثيرات رطوبت و تغييرات جوي نگهداري گردند.



  • تذكر:
  • با توجه به اينكه عدم تاثير رطوبت در نگهداري ميلگردها بسيار حايز اهميت است لذا كليه ميلگردها مي بايستي جهت جلوگيري از زنگ زدگي درون مايعي مناسب (روغن و يا گازوئيل و …..) نگهداري شوند.





شرايط مونتاژ قرقره ها :

كليه قرقره ها مي بايستي با بهره گيري از ملزومات (فلنج، چوب رابط، ميلگرد و ….) مطابق با جدول مشخصات فني قرقره هاي چوبي مونتاژ گردند ، لذا استفاده از هرگونه ملزومات نامنطبق ممنوع است.

جهت مونتاژ نمودن قرقره ها مي بايستي حتما” از ميلگرد با انتهاي T  شكل – به همراه يك واشر فلزي در انتها و در قسمت زيرين بخش T شكل – كه جوش آن كاملا” مستحكم و قابل اطمينان باشد، استفاده گردد.



  • تذكر‌: نحوه قرارگيري بخش T  شكل بر روي فلنج مي بايست به گونه اي باشد كه همواره بصورت عمود بر شيارهاي چوب باشد.

قرقره مي بايستي به گونه اي مونتاژ گردد كه حداقل فاصله بين چوب هاي رابط وجود داشته و اين چوب ها كاملا” عمود بر فلنج قرار گرفته باشند.

مي بايستي دقت گردد سوراخ عبور كابل حتما” بر روي فلنج، در قسمت خارجي بارل و در سمت رزوه دار ميلگرد قرار گرفته باشد.

كليه قرقره ها پس از مونتاژ و قبل از تحويل به خط توليد مي بايستي آچاركشي شده باشند.

مونتاژ و تحويل قرقره هاي با چوب مرطوب تحت هر شرايطي ممنوع است.

شرايط پيچيدن محصول بر روي قرقره:

قرقره هاي مورد استفاده در خط توليد کابل های SWR مي بايستي حايز شرايط ذكر شده پیشین  باشند ، در غير اينصورت استفاده از آنها مجاز  نمي باشد.

قرقره خالي قبل از استفاده مي بايستي توزين گرديده و وزن خالي آن قيد گردد.

جهت جلوگيري از آسيب ديدگي محصول، بر روي بارل قرقره پيش از مصرف مي بايستي لفافه اي از جنس پلاستيك كشيده شود بصورتي كه سطح بارل را به نحو مناسبي پوشش دهد.



تذكر:

در قرقره هاي سايز ۹۰ و به بالا  – كه عمدتا” محصولات سنگين بر روي آنها پيچيده ميشود  مي بايستي از تخريب سطح روكش بدليل تماس با ديواره داخلي فلنج با استفاده از لفافه هاي مناسب منجمله بهره گيري از كارتن پلاست بر روي قسمت داخلي فلنج – بر روي قرقره  جلوگيري گردد.

تراورس محصولات مي بايستي بسيار دقيق و منظم انجام شده و از ايجاد فاصله بين رشته ها، روي هم افتادگي رشته ها و شل بودن آنها ممانعت گردد.

برروي قرقره پس از پيچيده شدن كابل، مي بايستي به ميزان حداقل۲ برابر قطر محصول از لبه فلنج فاصله خالي باقي بماند.

انتهاي كابل – بر روي قرقره –  مي بايستي توسط بست كمربندي بگونه اي ثابت گردد كه ۲۰ سانتي متر آن آزاد باشد.

قبل از پياده نمودن قرقره از روي جمع كن مي بايستي متراژ ابتدا و انتها، سايز و نوع محصول و نيز فلش مشخص كننده‌ي جهت مجاز چرخش قرقره بر روي فلنج سمت رزوه دار توسط ماژيك و شابلون درج گردد.

قرقره پس از پياده سازي از روي جمع كن مي بايستي آچاركشي گردد.

قرقره پس از توليد مي بايستي توزين گرديده و وزن پر درج گردد .





شرايط بارگيري قرقره ها:

تمامي قرقره هاي آماده شده مي بايستي حاوي پلاك مشخصات بوده، متراژ كل كابل و نشان استاندارد ملي ايران توسط رنگ قرمز با استفاده از شابلون بر روي فلنج  –  سمت رزوه دار ـ  حك شده باشد.

قرقره ها مي بايستي توسط لايه محافظ كارتن پلاست پوشش گرديده و اين پوشش توسط كمربند پلاستيكي  بسته شده باشد (كارتن پلاست مي بايستي يك تكه و باعرض مناسب انتخاب گردد بنحوي كه سطح محصول نمايان نگردد).

كليه قرقره ها مي بايستي جهت جلوگيري از ورود فشار غير متعارف بر روي فلج بر روي شاخك  ليفتراك حمل گردد.



  • تذكر:

در صورت استفاده از قلاب و كمربند مي بايستي در نظر داشت كه درقرقره هاي سايز ۸۰ و به بالا مي بايستي حتما”  كمربند از روي بارل و يا از داخل سوراخ فلنج عبور نمايد.

پس از قرار دادن قرقره درداخل ماشين مي بايستي كليه قرقره ها كاملا” آچاركشي گرديده و از سفت بودن مهره ها اطمينان حاصل گردد.

حمل و نقل قرقره ها:

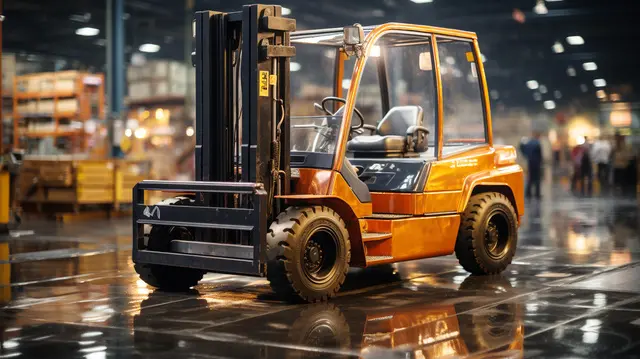

برای حمل و نقل و جابجایی قرقره های پر معمولاً از لیفتراک استفاده می شود، در صورت استفاده از لیفتراک باید توجه داشت که قدرت لیفتراک باید با وزن نهایی قرقره متناسب باشد. رعایت نکات ذیل هنگام حمل و نقل قرقره های پر توسط وسائل نقلیه توصیه می گردد:

در صورت نیاز به غلتاندن قرقره سیم برر وی زمین،  باید به جهت مجاز چرخش قرقره(فلش روی لبه قرقره) توجه نمود. لازم به ذکر است که هرگز نباید قرقره پر در خلاف فلش مشخص شده  برروی لبه قرقره غلتانده شود.

با توجه به اینکه خوابانیدن قرقره از سمت مسطح آن، موجب وارد آمدن فشار زیاد بر حلقه پایینی قرقره می گردد، قرقره باید از جهت دوار آن برروی کف کامیون قرار داده شود.

در صورت حمل بیش از یک قرقره توسط تریلر، قرقره ها باید بصورت ردیفی و پشت سرهم، در راستای طولی کف تریلر قرار گیرند.

در صورت بلند کردن قرقره توسط لیفتراک، قرقره باید از سمت مدور آن برروی لیفتراک قرار گیرد. لازم به ذکر است که در هر بارگیری فقط حمل یک قرقره توسط لیفتراک مجاز می باشد.
