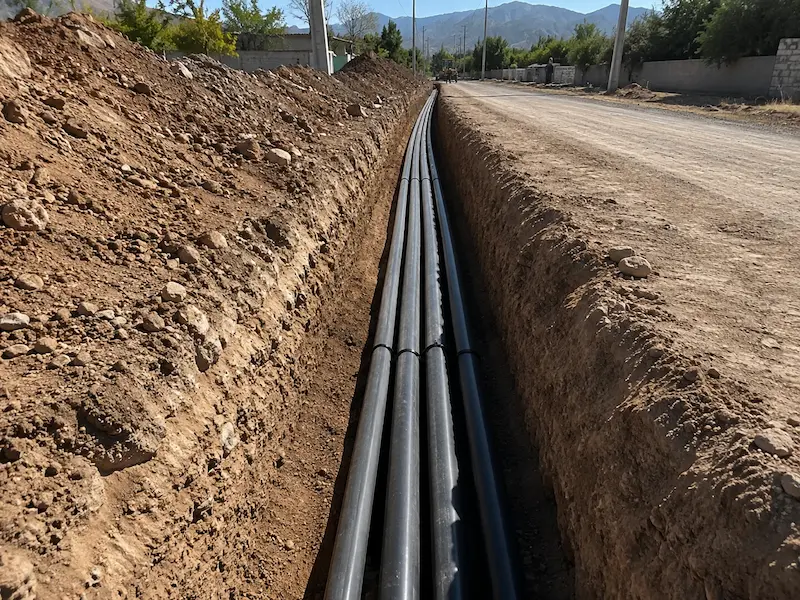

انتخاب مواد بسترساز در کابلکشی یکی از مهمترین عوامل در افزایش طول عمر و عملکرد ایمن کابلهای زیرزمینی به شمار میرود. زمانی که کابلها بهصورت مداوم تحت بار الکتریکی قرار میگیرند، میزان انتقال حرارت در اطراف آنها اهمیت زیادی پیدا میکند. اگر خاک یا مواد بسترساز توانایی انتقال مناسب گرما را نداشته باشند، دمای کابل افزایش مییابد و احتمال کاهش راندمان، افت عمر عایق و حتی بروز آسیبهای فنی بیشتر میشود.
مهندسان پروژههای برق و نصب کابل فشارقوی معمولاً پیش از اجرای عملیات کابلکشی، نوع خاک منطقه و ویژگیهای حرارتی آن را بررسی میکنند. این بررسیها به تعیین ظرفیت بار مجاز کابل و انتخاب بهترین روش بسترسازی کمک میکند. در بسیاری از پروژهها، خاک حاصل از حفاری در صورت برخورداری از ویژگیهای مناسب، میتواند عملکرد بهتری نسبت به شن صنعتی داشته باشد.
برای خرید سیم و کابل میتوانید با کارشناسان شرکت دانش بنیان سیمند کابل تماس حاصل فرمایید.
نقش ویژگیهای حرارتی خاک در عملکرد کابل
ویژگیهای حرارتی خاک تأثیر مستقیمی بر خنکسازی کابلها دارد. هرچه رسانایی حرارتی خاک بیشتر باشد، گرمای تولیدشده توسط کابل سریعتر منتقل میشود و دمای کابل در محدوده استاندارد باقی میماند. در مقابل، خاکهایی با مقاومت ویژه حرارتی بالا، گرما را در اطراف کابل نگه میدارند و باعث افزایش دمای هادی میشوند.
رطوبت خاک نیز نقش مهمی در انتقال حرارت دارد. خاک خشک معمولاً مقاومت حرارتی بیشتری دارد و عملکرد حرارتی کابل را کاهش میدهد. به همین دلیل، متخصصان اجرای کابل زیرزمینی تلاش میکنند از مواد بسترسازی استفاده کنند که حتی در شرایط خشک نیز پایداری حرارتی مناسبی داشته باشند.
استفاده از شن صنعتی در بسترسازی کابل
مخلوط شنهای صنعتی برای کابلهایی مناسب است که بهطور دائم تحت تنش حرارتی بالا کار میکنند. این مواد به دلیل دانهبندی کنترلشده و قابلیت فشردهسازی مناسب، انتقال حرارت مطلوبی ایجاد میکنند و از تجمع گرما در اطراف کابل جلوگیری میکنند.
با وجود این مزایا، استفاده از شن صنعتی در مسیرهای طولانی کابل فشارقوی همیشه از نظر اقتصادی توجیهپذیر نیست. در پروژههای گسترده، هزینه تأمین و حمل این مواد ممکن است بسیار بالا باشد. به همین دلیل، مهندسان معمولاً میان عملکرد حرارتی و هزینه اجرایی تعادل ایجاد میکنند.
اهمیت مواد بسترساز در مسیرهای کوتاه کابل
در مسیرهای کوتاه، محدودیت حرارتی کابل اهمیت بیشتری نسبت به هزینه مواد دارد. در چنین شرایطی، استفاده از مواد بسترساز استاندارد میتواند ظرفیت انتقال جریان را افزایش دهد و احتمال گرمشدن بیشازحد کابل را کاهش دهد.
همچنین استفاده از بستر مناسب، کابل را در برابر فشارهای مکانیکی، نشست خاک و آسیبهای ناشی از عملیات عمرانی محافظت میکند. این موضوع بهویژه در مناطق شهری و صنعتی که احتمال حفاری مجدد وجود دارد، اهمیت بیشتری پیدا میکند.
الزامات خاکریزی در مسیر کابلکشی
در زمان اجرای عملیات ساختمانی یا تعمیرات، نباید خاک اولیه شیار کابل با خاکی دارای کیفیت حرارتی ضعیفتر جایگزین شود. تغییر نوع خاک یا کاهش تراکم آن میتواند شرایط انتقال حرارت را تغییر دهد و عملکرد کابل را مختل کند.
حفظ وزن مخصوص حجمی خاک نیز اهمیت زیادی دارد، زیرا تغییر تراکم خاک باعث ایجاد فضای خالی و افزایش مقاومت حرارتی میشود. در پروژههای استاندارد کابل زیرزمینی، پیمانکاران معمولاً پس از خاکریزی، عملیات تراکم را بهصورت کنترلشده انجام میدهند تا شرایط اولیه بستر حفظ شود.
بهترین انواع خاک برای بستر کابل
در میان خاکهای طبیعی، خاک کوارتزی دارای شن و ماسه مناسبترین گزینه برای بسترسازی کابل محسوب میشود. این خاک به دلیل دانهبندی یکنواخت، فضای خالی کمی دارد و گرما را بهخوبی منتقل میکند.
وجود ذرات ریز کوارتز و مواد آهکی باعث افزایش رسانایی حرارتی این خاک میشود. علاوه بر این، خاک کوارتزی بهراحتی متراکم میشود و پایداری مکانیکی مطلوبی ایجاد میکند. به همین دلیل، بسیاری از پروژههای نصب کابل فشارقوی از این نوع خاک استفاده میکنند.
در مقابل، خاکهای پسماند و ضایعاتی بیشترین مقاومت ویژه حرارتی را دارند و برای بسترسازی کابل مناسب نیستند. همچنین شنهایی با دانهبندی نامنظم میتوانند مقاومت حرارتی را تا حدود ۳ وات بر کیلومتر افزایش دهند و باعث کاهش راندمان خنکسازی کابل شوند.
ترکیبهای رایج مواد بسترساز در جهان
در بسیاری از کشورها، بهویژه بریتانیا، ترکیبهای ریگ ـ شن و شن ـ سیمان را بهعنوان مواد بسترساز استاندارد میشناسند. این مواد به دلیل پایداری حرارتی مناسب و مقاومت مکانیکی مطلوب، کاربرد گستردهای در پروژههای برق و کابلکشی زیرزمینی دارند.
این ترکیبها علاوه بر بهبود انتقال حرارت، از جابهجایی کابل و آسیبدیدگی ناشی از نشست خاک جلوگیری میکنند. همچنین اجرای آنها نسبتاً ساده است و در پروژههای شهری و صنعتی بهوفور استفاده میشود.
ویژگیهای استاندارد مخلوط شن ـ ریگ
در بیشتر پروژهها، نسبت ترکیب شن و ریگ را ۵۰ به ۵۰ در نظر میگیرند؛ هرچند نسبت ۴۵ به ۵۵ نیز قابل قبول است. اندازه دانههای شن نباید از ۲٫۴ میلیمتر بیشتر باشد. البته اگر تنها ۵ درصد دانهها تا ۵ میلیمتر باشند، مخلوط همچنان استاندارد تلقی میشود.
این مخلوط نباید دارای ذرات رس، مواد آلی یا سنگدانههای تیز باشد، زیرا این مواد میتوانند به روکش کابل آسیب وارد کنند. اندازه دانههای ریگ نیز باید بین ۲٫۴ تا ۱۰ میلیمتر باشد.
وجود رطوبت کنترلشده در حدود ۷ تا ۱۰ درصد، شرایط فشردهسازی و انتقال حرارت را بهبود میدهد. همچنین استفاده از ریگ خردشده مجاز است، اما مقدار آن نباید از ۵۰ درصد کل ترکیب فراتر رود.
کاربرد مخلوط شن ـ سیمان در کابلکشی
متخصصان از مخلوط شن ـ سیمان برای افزایش پایداری بستر و جلوگیری از نشست ناهمگون خاک استفاده میکنند. این مخلوط باید بهصورت خردشده و غیرمتراکم اجرا شود تا در صورت فرونشست خاک اطراف، فشار مستقیمی به کابل وارد نشود.
یکی دیگر از مزایای این روش، سهولت دسترسی به کابل در زمان تعمیرات یا توسعه شبکه است. استفاده از شنهایی با روزنه کمتر از ۰٫۵۵ میلیمتر نیز میتواند پایداری حرارتی بستر را افزایش دهد و شرایط بهتری برای انتقال گرمای کابل فراهم کند.
تأثیر بسترسازی استاندارد بر طول عمر کابل
اجرای صحیح بسترسازی، علاوه بر افزایش ظرفیت انتقال جریان، طول عمر کابل را نیز افزایش میدهد. بستر استاندارد از کابل در برابر تنشهای حرارتی، فشار مکانیکی و تغییرات محیطی محافظت میکند و احتمال خرابی شبکه را کاهش میدهد.
در پروژههای حرفهای کابل زیرزمینی، انتخاب صحیح مواد بسترساز یکی از عوامل اصلی کاهش هزینههای نگهداری و جلوگیری از خاموشیهای ناخواسته محسوب میشود. به همین دلیل، رعایت استانداردهای بسترسازی در تمامی مراحل طراحی و اجرا اهمیت حیاتی دارد.
جمعبندی
انتخاب مواد بسترساز مناسب، یکی از مهمترین عوامل در افزایش ایمنی، راندمان و طول عمر کابلهای زیرزمینی است. نوع خاک، میزان رسانایی حرارتی، دانهبندی مناسب و تراکم استاندارد، همگی بر عملکرد کابل و ظرفیت انتقال جریان تأثیر مستقیم دارند. استفاده از بستر استاندارد نهتنها از افزایش دمای کابل جلوگیری میکند، بلکه احتمال آسیبهای مکانیکی، افت کیفیت عایق و هزینههای تعمیرات را نیز کاهش میدهد.
در پروژههای برقرسانی، بهویژه در اجرای کابل فشارقوی و شبکههای زیرزمینی، انتخاب صحیح سیم و کابل در کنار بسترسازی اصولی اهمیت دوچندانی دارد. حتی بهترین بستر نیز بدون استفاده از کابل استاندارد و باکیفیت نمیتواند عملکرد مطلوب شبکه را تضمین کند. به همین دلیل، مهندسان و پیمانکاران حرفهای همواره از کابلهایی استفاده میکنند که مطابق استانداردهای روز، دارای رسانایی بالا، عایق مقاوم و دوام طولانی باشند.
