استاندارد کابل کواکسیال، تضمینکننده عملکرد بینظیر و انتقال سیگنالها با حداقل تداخل است! کابلهای کواکسیال بهواسطه ساختار خاصشان، نقش کلیدی در ارتقای کیفیت ارتباطات دارند و در تلویزیونهای کابلی، شبکههای کامپیوتری و سیستمهای نظارتی، حضور پررنگی یافتهاند. اگر بهدنبال سیگنال پایدار هستید،تا پایان این مطلب با ما همراه شوید.
بررسی ساختار استاندارد کابل کواکسیال

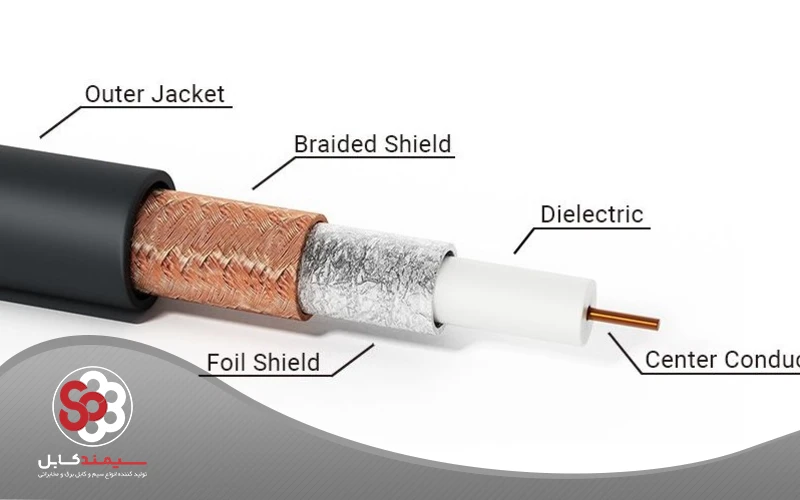

کابل کواکسیال (Coaxial Cable) از چندین لایه تشکیل شدهاست که هر یک نقش خاصی در انتقال امن و بدون نویز سیگنالها دارند.
این ساختار شامل بخشهای زیر است:
- هادی داخلی: هادی مرکزی از مس یا آلومینیوم ساختهشده و وظیفه انتقال سیگنال را بر عهده دارد.
- عایق: این لایهای از مواد عایق مانند پلیاتیلن یا تفلون ساخته شدهاست و از هادی مرکزی محافظت میکند و مانع تداخل سیگنالها میشود.
- شیلدینگ: یک یا چندلایه فویل فلزی یا بافت سیمی، که بهعنوان محافظ در برابر تداخل الکترومغناطیسی عمل میکند.
- روکش خارجی: پوششی که در برابر ضربه، رطوبت، حرارت و شرایط محیطی مختلف، مقاوم است.
انواع کابلهای کواکسیال براساس کاربرد و مشخصات
- RG-6: رایجترین نوع کابل کواکسیال که در تلویزیونهای کابلی، ماهوارهای و اینترنت کاربرد دارد و امپدانس آن 75 اهم است.
- RG-59: کابل RG-59 با امپدانس ۷۵ اهمی خود، گزینهای ایدهآل برای دوربینهای مداربسته (CCTV) و برخی سیستمهای ویدئویی بهشمار میرود. هادی مرکزی نازک، این کابل را برای فواصل کوتاه مناسب میسازد و عملکردی بهینه ارائه میدهد.
- RG-11: کابلهای کواکسیال 75 اهمی که برای انتقال سیگنال در سیستمهای تلویزیون کابلی و ماهوارهای در فواصل طولانی، کاربرد ویژهای دارند. طراحی این کابلها بهگونهای است که افت سیگنال را به حداقل میرساند و پایداری و کیفیت بالا سیگنال را مسافتهای زیاد تضمین میکند.
- RG-58: دارای امپدانس 50 اهمی است و در کاربردهای رادیویی، اترنت اولیه (10Base2) و برخی سیستمهای ارتباطی دوطرفه مورد استفاده قرار میگیرد.
- RG-8/RG-213: کابلهایی 50 اهمی و با قطر بزرگتر که برای کاربردهای رادیویی پرقدرت و نظامی مناسب هستند.
استاندارد کابل کواکسیال در حد جهانی چیست؟
مشخصات مهم در استاندارد جهانی کابل کواکسیال
در استاندارد جهانی کابل کواکسیال، چند مشخصه فنی، بسیار مهم هستند:
- امپدانس: کابلهای کواکسیال با امپدانسهای استاندارد ۵۰ یا ۷۵ اهمی عرضه میشوند. توجهی دقیق به امپدانس از اهمیت بالایی برخوردار است، زیرا عدم تطابق امپدانس میتواند منجر به بازتاب سیگنال و افت قابلتوجه کیفیت شود.
- افت سیگنال: برای اطمینان از انتقال سیگنال باکیفیت بالا، استانداردها حد مجاز افت سیگنال در طول کابل را تعیین میکنند. هرچه این افت کمتر باشد، کیفیت سیگنال دریافتی بهتر خواهد بود.
- پوشش و عایق: جنس و ضخامت عایقها و حفاظ فلزی، بهمنظور جلوگیری از نویز و تداخلهای الکترومغناطیسی، طبق استاندارد کابل کواکسیال تعیین میشود.
- مقاومت در برابر شرایط محیطی: استانداردها اغلب؛ ویژگیهای مربوط به مقاومت کابل در برابر رطوبت، دما، فشار و سایر شرایط محیطی را مشخص میکنند. این ویژگیها برای اطمینان از عملکرد صحیح و دوام کابل در محیطهای مختلف ضروری هستند.
آشنایی با انواع استاندارد جهانی کابل کواکسیال
1. استانداردهای IEC و ISO
2 نهاد بینالمللی کمیسیون بینالمللی برق(IEC) و سازمان بینالمللی استاندارد(ISO) از مهمترین مراجع تدوین استانداردهای صنعتی در جهان هستند. در زمینه کابلها و کانکتورهای کواکسیال، استانداردهای IEC 61196 و IEC 60169 بهطور گستردهای مورد استفاده قرار میگیرند. این استانداردها مشخصات فنی دقیقی را برای کابلهای کواکسیال تعریف میکنند که شامل موارد زیر است:
- امپدانس (۷۵ اهم در این مورد)
- ظرفیت خازنی
- افت سیگنال
- جنس و اندازه سیم هادی مرکزی
- نوع عایق
- نوع و مشخصات حفاظ
علاوهبراین، ISO نیز استانداردهایی را برای تضمین کیفیت مواد اولیه و فرایند تولید این کابلها تدوین کردهاست که نقش بسزایی در اطمینان از عملکرد و دوام بالای کابلها دارند.
2. استانداردهای IEEE
انجمن مهندسان برق و الکترونیک (IEEE) مجموعهای از استانداردها را برای کابلهای انتقال داده، ارائه کردهاست. بهعنوان مثال، استاندارد IEEE 802.3 ،ویژگیهای کابلهای کواکسیال را در شبکههای محلی (LAN) مشخص میکند. این استانداردها تضمین میکنند که کابلها میتوانند دادهها را با سرعت و پایداری مورد نیاز منتقل کنند.
3. استاندارد ANSI و TIA/EIA
انجمن استانداردهای ملی آمریکا (ANSI) با همکاری سازمانهای TIA/EIA، استانداردهای مهمی را برای کابلهای کواکسیال تدوین کردهاند. استاندارد EIA/TIA-568 یکی از برجستهترین آنها است که مشخصات انواع کابلها، از جمله کابلهای کواکسیال را برای استفاده در شبکههای مخابراتی و دادهای تعریف میکند.
چرا توصیه میکنیم از کابلهای کواکسیال استاندارد سیمند ثبت سفارش کنید؟
خرید کابل کواکسیال استاندارد
شرکت سیمند کابل بهعنوان یکی از تولیدکنندگان معتبر در صنعت سیم و کابل، مزایای متعددی را برای مشتریان خود به ارمغان میآورد:
1.رعایت استانداردهای جهانی
یک شرکت معتبر و استاندارد مانند سیمند، محصولات خود را مطابق با آخرین استانداردهای بینالمللی تولید میکند. این امر تضمینکننده آن است که کابلهای کواکسیال تولیدشده توسط این شرکت، از نظر کیفیت، عملکرد و ایمنی در سطح جهانی قرار دارند و با دستگاهها و سیستمهای مختلف سازگار خواهند بود.
2.کیفیت مواد اولیه
تولید کابلهای استاندارد نیازمند استفاده از مواد اولیه باکیفیت است. سیمند کابل از مس خالص برای هادی، عایقهای دیالکتریک مرغوب و شیلدهایی با پوشش بالا استفاده کند که منجر به کاهش افت سیگنال، مقاومت بهتر در برابر نویز و طول عمر بیشتر کابل میشود.
3.کنترل کیفیت دقیق
فرایند تولید در شرکتهای استاندارد، شامل مراحل کنترل کیفیت دقیق و آزمونهای مداوم روی محصولات نهایی است. این آزمونها شامل بررسی امپدانس، افت برگشتی، افت سیگنال، مقاومت عایقی و تستهای مکانیکی میشود تا اطمینان حاصل شود که کابل با مشخصات فنی مطابقت دارد.
4.تنوع محصولات و سازگاری با نیازها
تولیدکنندگان پیشرو طیف وسیعی از کابلهای کواکسیال را با ویژگیهای متفاوت و برای کاربردهای متنوع، تولید میکنند. این تنوع گسترده به مشتریان کمک میکند تا بهراحتی کابل مناسب و ایدهآل، متناسب با نیازهای پروژه خود را انتخاب کنند.
5.مشاوره فنی و پشتیبانی
شرکت سیمند، تیم مهندسی و فروش با تجربهای دارد که مشاورههای فنی لازم را در خصوص انتخاب کابل مناسب، مشخصات فنی و استانداردهای مربوطه ارائه میدهند.
6.اعتبار و سابقه درخشان
سیمند کابل، نامی آشنا در صنعت سیم و کابل ایران است. سابقه درخشان و اعتبار این شرکت، نشاندهنده تعهد آنها به کیفیت و رضایت مشتری است.
کلام آخر
ازآنجاکه کابلهای کواکسیال در سیستمهای ارتباطی نقش حیاتی دارند، انتخاب یک تولیدکننده معتبر که به استانداردهای جهانی پایبند باشد از اهمیت ویژهای برخوردار است.در نتیجه، با مراجعه و سفارش از سایت سیمند کابل میتوانید انتخابی هوشمندانه برای تضمین کیفیت و عملکرد بهینه سیستمهای خود داشته باشید.
سوالات متداول
1.چرا کیفیت مواد اولیه در تولید کابل کواکسیال مهم است؟
کیفیت مواد اولیه بهطور مستقیم بر کاهش افت سیگنال، مقاومت در برابر نویز و طول عمر کابل تاثیر میگذارد.
2.کنترل کیفیت دقیق در تولید کابلهای استاندارد چه اهمیتی دارد؟
کنترل کیفیت دقیق و آزمونهای مداوم تضمین میکند که هر متر کابل با مشخصات فنی و استانداردهای جهانی مطابقت دارد.
3.توجه به استاندارد کابل کواکسیال و سفارش از یک شرکت معتبر چه مزایایی دارد ؟
سفارش از شرکتهای معتبر، تضمینکننده رعایت استانداردهای جهانی، کیفیت مواد اولیه، کنترل کیفیت دقیق، تنوع محصول و پشتیبانی فنی است.
