کابل برق زمینی در بسیاری از پروژه‌های مدرن به عنوان راهکاری ایمن برای انتقال انرژی مورد استفاده قرار می‌گیرد. این نوع کابل با قرارگیری در زیر خاک، از خطرات ناشی از شرایط جوی، ضربات مکانیکی و تماس مستقیم محافظت می‌شود. طراحی چندلایه آن امکان عملکرد مطمئن در محیط‌های متنوع شهری و صنعتی را فراهم می‌کند. در پروژه‌های شهری استفاده از این کابل‌ها باعث آزادسازی فضای بالای سطح برای زیرساخت‌های دیگر می‌شود. در پروژه‌های صنعتی نیز به دلیل تحمل بالا در برابر فشار، حرارت و تداخلات الکترومغناطیسی، جایگاهی ویژه دارد. همراه ما باشید تا بیشتر با آن آشنا شوید.
تعریف کابل برق زمینی
کابل برق مدل زمینی نوعی کابل انتقال انرژی است که در مسیرهای زیرسطحی نصب می‌شود تا جریان الکتریکی را به شکل ایمن و پایدار منتقل کند. این نوع کابل‌ها با ساختاری چندلایه شامل هادی، عایق، لایه‌های نیمه‌هادی، اسکرین و غلاف بیرونی طراحی می‌شوند تا در برابر رطوبت، فشار مکانیکی، خوردگی و تغییرات دمایی مقاومت داشته باشند. در این نوع کابل استفاده از مواد مقاوم مانند XLPE یا PVC به عنوان عایق، عملکرد مطمئن در شرایط کاری سخت را تضمین می‌کند و امکان استفاده در شبکه‌های فشار ضعیف، متوسط و قوی را فراهم می‌سازد.
در بسیاری از پروژه‌های شهری و صنعتی، کابل‌های زیرزمینی جایگزین خطوط هوایی می‌شوند تا خطرات ناشی از عوامل محیطی و تماس مستقیم کاهش پیدا کنند. این کابل‌ها با ظرفیت انتقال بالا، قابلیت نصب در مسیرهای طولانی و انعطاف‌پذیری در طراحی، گزینه‌ای کارآمد برای برق‌رسانی محسوب می‌شوند.
برای خرید سیم و کابل می‌توانید با کارشناسان شرکت دانش بنیان سیمند کابل تماس حاصل فرمایید.
انواع کابل برق مدل زمینی بر اساس جنس و ساختار
کابل تسمه‌ای
ساختار و کاربرد کابل تسمه‌ای زمینی
کابل تسمه‌ای یکی از انواع متداول کابل برق زمینی است که در آن 3 رسانا به‌طور موازی کنار هم قرار می‌گیرند و با یک تسمه کاغذی عایق‌بندی می‌شوند. هر رسانا یک لایه دی‌الکتریک کاغذی اختصاصی دارد و فضای خالی میان رسانا و تسمه با الیاف جوت یا مواد مشابه پر می‌شود. این طراحی باعث شکل‌گیری مقطعی نزدیک به دایره و افزایش انعطاف‌پذیری کابل می‌شود.
غلاف فلزی اطراف کابل، حفاظت مکانیکی و مقاومتی بالا در برابر نفوذ رطوبت فراهم می‌کند. شکل غیردایره‌ای کابل تسمه‌ای کمک می‌کند تا در مسیرهایی با فضای محدود، استفاده بهینه‌تری از حجم موجود انجام شود. به دلیل ویژگی‌های ساختاری خاص، این نوع کابل در انتقال انرژی در ولتاژهای متوسط و بالا کاربرد گسترده‌ای دارد.
کابل‌های فشار
این نوع کابل برای ولتاژهای بیشتر از 66 کیلوولت طراحی شده است؛ به‌طور دقیق برای موقعیت‌هایی که فشار الکترواستاتیکی از حد مجاز فراتر می‌رود و کابل‌های جامد معمولی کارایی خود را از دست می‌دهند، بسیار مناسب است. ساختار ویژه این کابل مانع ایجاد فضای خالی میان عایق و هادی شده و به کاهش تنش‌های الکتریکی کمک می‌کند.
کابل تک رشته‌ای
کابل تک رشته‌ای تنها یک هادی مرکزی دارد که می‌تواند از جنس مس یا آلومینیوم ساخته شود. این نوع کابل برق زمینی برای انتقال جریان‌های بالا در شبکه‌های فشار ضعیف و فشار قوی به کار می‌رود. سطح مقطع بزرگ هادی، توانایی عبور جریان زیاد و کاهش افت ولتاژ را فراهم می‌کند.
به دلیل قطر بیشتر، انعطاف‌پذیری آن نسبت به کابل‌های چندرشته‌ای کمتر است و بیشتر در مسیرهای مستقیم یا با خمیدگی محدود نصب می‌شود. انتخاب بین هادی مسی و آلومینیومی بر اساس ملاحظات فنی، وزن و هزینه انجام می‌شود تا بیشترین کارایی در انتقال توان به دست بیاید.
کابل دو رشته‌ای
این کابل شامل 2 هادی جداگانه است که اغلب یکی نقش فاز و دیگری نقش نول را بر عهده دارد. استفاده اصلی آن در سیستم‌های تک‌فاز ولتاژ پایین است. طراحی این نوع کابل، نیاز به نصب چند کابل مجزا را حذف کرده و فرآیند سیم‌کشی را ساده‌تر می‌کند.
عایق‌بندی باکیفیت کابل، حفاظت کامل در برابر نفوذ رطوبت و آسیب مکانیکی را ایجاد می‌کند. این ویژگی‌ها باعث شده‌اند تا این کابل برای پروژه‌های ساختمانی، روشنایی معابر و مسیرهای کوتاه شهری مناسب باشد. نصب آسان و وزن کمتر از دیگر مزیت‌های این نوع کابل است.
کابل سه رشته‌ای
کابل سه رشته‌ای دارای سه هادی عایق‌شده با رنگ‌های متفاوت است که هرکدام به یک فاز اختصاص دارند. این نوع کابل برق زمینی در شبکه‌های سه‌فاز، در فشار ضعیف و قوی، کاربرد دارد. طراحی سه‌رشته‌ای باعث توزیع متعادل توان و کاهش افت ولتاژ می‌شود.
هر هادی توسط لایه‌های عایقی مقاوم محافظت می‌شود و سپس همه هادی‌ها در یک غلاف مشترک قرار می‌گیرند. این غلاف علاوه بر حفاظت مکانیکی، مانع نفوذ رطوبت و مواد شیمیایی می‌شود. این ویژگی‌ها، آن را به انتخابی مناسب برای صنایع و پروژه‌های بزرگ تبدیل کرده‌اند.
کابل سه و نیم رشته‌ای
این کابل دارای 3 هادی اصلی با سطح مقطع کامل و یک هادی نول با سطح مقطع نصف سایر رشته‌ها است. طراحی آن باعث کاهش وزن و هزینه نسبت به کابل چهاررشته‌ای کامل می‌شود، بدون آن‌که کارایی سیستم سه‌فاز مختل شود.
به دلیل انعطاف مناسب و وزن کمتر، حمل و نصب آن آسان‌تر است. این کابل در شبکه‌های توزیع ولتاژ پایین کاربرد فراوانی دارد و می‌تواند در مسیرهای طولانی یا محیط‌ها با محدودیت فضا استفاده شود. انتخاب آن بیشتر در پروژه‌هایی است که به صرفه‌جویی اقتصادی و بهینه‌سازی وزن نیاز دارند.
مزایای استفاده از کابل‌های برق زمینی در پروژه‌های شهری
- کاهش خطرات ناشی از تماس مستقیم: نصب کابل‌ها در زیر زمین، احتمال تماس افراد یا حیوانات با هادی برق را از بین می‌برد و ایمنی عمومی را در مناطق پرجمعیت افزایش می‌دهد. این ویژگی باعث کاهش حوادث الکتریکی و بهبود شرایط ایمنی شهری می‌شود.
- مقاومت در برابر شرایط جوی: کابل برق زمینی در برابر باد، باران، برف و تغییرات دمایی عملکردی پایدار دارد. این ویژگی باعث می‌شود اختلالات ناشی از عوامل محیطی در شبکه توزیع برق شهری به حداقل برسد و پایداری خدمات برق‌رسانی تضمین شود.
- استفاده بهینه از فضا: با انتقال کابل‌ها به زیر زمین، امکان توسعه زیرساخت‌های دیگر مانند حمل‌ونقل، فضای سبز و ساختمان‌سازی بدون تداخل با خطوط برق فراهم می‌شود. این مزیت مدیریت شهری را کارآمدتر می‌سازد.
مزایای کابل برق زمینی در صنایع و پروژه‌های بزرگ
- ظرفیت انتقال بالا: این کابل‌ها توانایی انتقال جریان در ولتاژهای بالا را دارند و برای خطوط اصلی شبکه صنعتی به کار می‌روند. این ویژگی باعث کاهش تعداد مسیرهای کابل‌کشی و صرفه‌جویی در فضا می‌شود.
- مقاومت در برابر تنش مکانیکی: طراحی چندلایه و استفاده از غلاف‌های مقاوم، حفاظت بالایی در برابر فشار، کشش و ضربات محیط‌های صنعتی ایجاد می‌کند.
- عملکرد پایدار در شرایط سخت: در محیط‌هایی با ارتعاش بالا، دماهای شدید یا رطوبت زیاد، این کابل‌ها بدون افت عملکرد کار می‌کنند و پایداری شبکه را حفظ می‌کنند.
- کاهش تداخلات الکترومغناطیسی: استفاده از لایه‌های شیلد و اسکرین در کابل‌های زمینی، مانع انتشار یا دریافت نویزهای الکترومغناطیسی می‌شود که در صنایع حساس اهمیت بالایی دارد.
معایب و محدودیت‌های کابل‌های برق زمینی

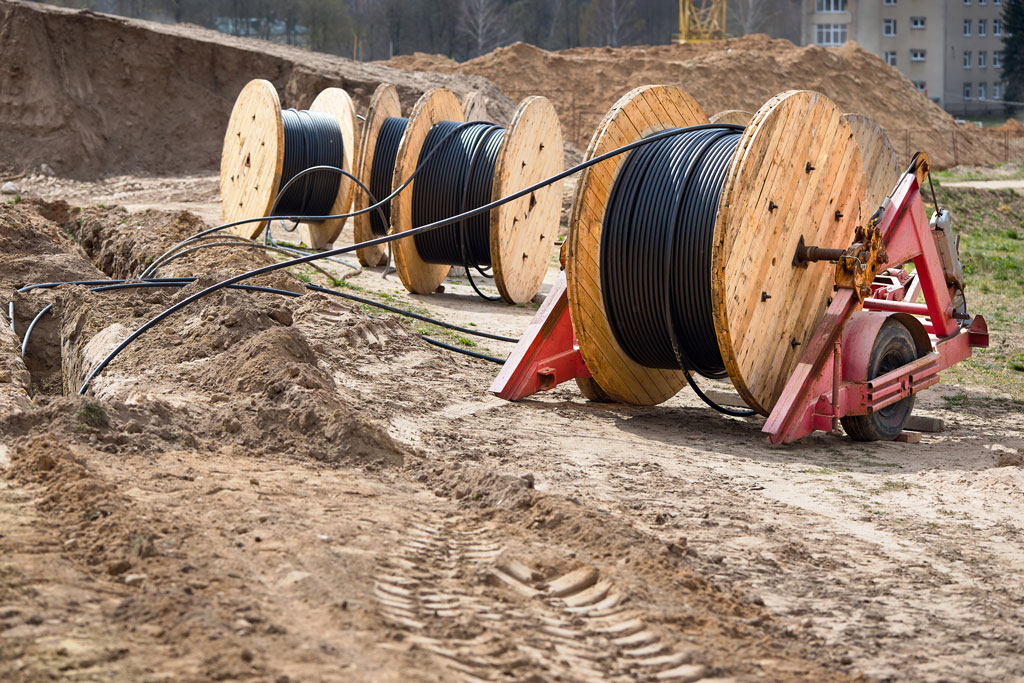

- هزینه نصب بالا: اجرای کابل‌کشی زیرزمینی نیازمند حفاری، ایجاد کانال و استفاده از تجهیزات خاص است که نسبت به کابل‌کشی هوایی هزینه بیشتری دارد.
- تعمیرات پیچیده: دسترسی به کابل‌های مدفون دشوارتر است و تعمیرات آن به نیروی متخصص و تجهیزات سنگین نیاز دارد که زمان‌بر و پرهزینه است.
- تاثیر بر محیط زیست: عملیات حفاری و نصب می‌تواند زیستگاه‌های طبیعی را تحت تاثیر قرار دهد و نیازمند برنامه‌ریزی دقیق برای کاهش اثرات مخرب بر اکوسیستم است.
استانداردهای مهم در انتخاب کابل برق زمینی
بررسی‌های لازم پیش از انتخاب کابل برق زمینی
- الزامات کد شناسایی و نشانه‌گذاری:
کابل استاندارد باید دارای کد ۱۰ رقمی حک‌شده باشد که هویت محصول را مشخص کند. این کد شامل اطلاعاتی مانند برند، تاریخ تولید، محل ساخت و نوع استاندارد است. با ارسال آن به سامانه پیامکی سازمان ملی استاندارد، می‌توان اصالت محصول را بررسی کرد. این فرآیند، راهی مطمئن برای جلوگیری از خرید کابل‌های بی‌کیفیت یا تقلبی در بازار محسوب می‌شود.
- سازگاری با شرایط محیطی پروژه:
در پروژه‌هایی که کابل در معرض رطوبت، فشار خاک، تغییرات دما یا مواد شیمیایی قرار دارد، لازم است محصول دارای ویژگی‌های مقاومتی متناسب باشد. عایق و غلاف باید به گونه‌ای انتخاب شوند که در برابر نفوذ آب، فرسایش و خوردگی محافظت کافی ایجاد کنند تا طول عمر کابل حفظ شود.
- کیفیت مواد عایق و غلاف:
مواد به‌کاررفته در عایق و غلاف نقش مهمی در ایمنی و دوام کابل دارند. انتخاب مواد مقاوم در برابر حرارت، اشعه خورشید، فشار مکانیکی و عوامل شیمیایی باعث می‌شود کابل برق زمینی در طول دوره بهره‌برداری دچار ترک‌خوردگی یا کاهش عملکرد نشود.
- بررسی اعتبار تولیدکننده و گواهینامه‌ها:
انتخاب کابل از برندهای معتبر که محصولات خود را تحت کنترل کیفی دقیق تولید می‌کنند اهمیت بالایی دارد. بررسی گواهینامه‌های معتبر، پروانه ساخت و ثبت محصول در سامانه‌های نظارتی باعث می‌شود از کیفیت و انطباق کابل با نیاز پروژه اطمینان حاصل شود.
نکات نگهداری و افزایش عمر کابل‌های برق زمینی
- پایش دوره‌ای شرایط فیزیکی مسیر کابل: بررسی منظم محل نصب از نظر نشست، رطوبت یا تغییرات محیطی، راهی موثر برای شناسایی و رفع مشکلات پیش از آسیب جدی است. این اقدام باعث جلوگیری از کاهش کارایی کابل و هزینه‌های تعمیرات سنگین می‌شود.
- محافظت مکانیکی در برابر فعالیت‌های عمرانی: اجرای عملیات حفاری یا ساخت‌وساز نزدیک مسیر کابل باید با اطلاع و هماهنگی کامل انجام شود. استفاده از تابلوهای هشدار و نقشه‌های دقیق مسیر، خطر برخورد ناخواسته با کابل‌های برق زمینی را به حداقل می‌رساند.
- ایزولاسیون محل نصب در برابر عوامل مخرب: برای جلوگیری از نفوذ آب، مواد شیمیایی یا پساب، محل عبور کابل باید با غلاف مقاوم و پوشش‌های حفاظتی مناسب تجهیز شود. این روش مانع از خوردگی و کاهش کیفیت هادی در طولانی‌مدت خواهد شد.

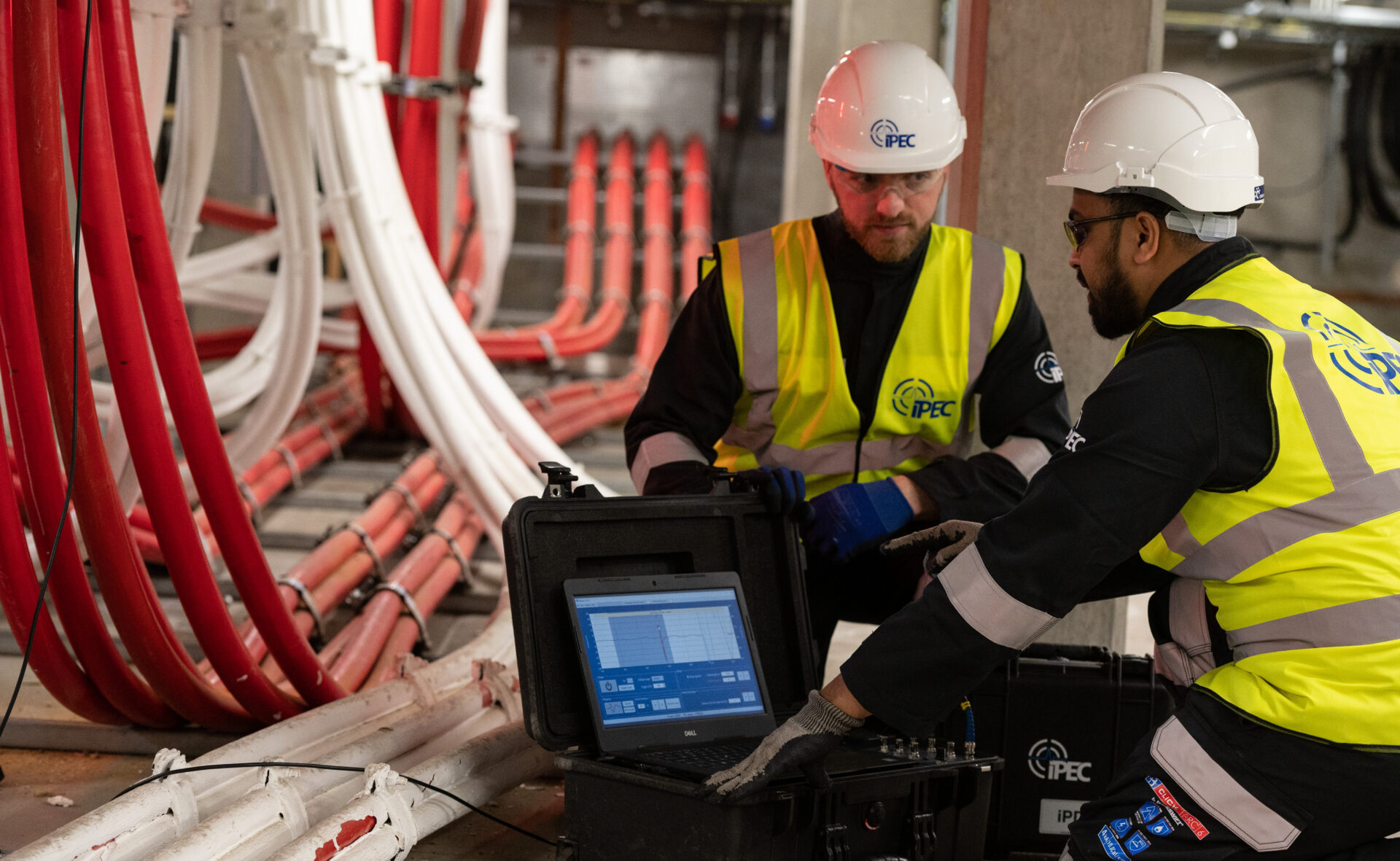

- انجام تست‌های دوره‌ای الکتریکی و عایقی: تست مقاومت عایق، بررسی افت ولتاژ و دیگر آزمایش‌های الکتریکی به‌صورت منظم، وضعیت سلامت کابل را مشخص می‌کنند. این پایش‌ها امکان شناسایی زودهنگام خرابی و پیشگیری از قطعی ناگهانی را فراهم می‌آورد.
جمع‌بندی و توصیه‌های پایانی برای انتخاب کابل مناسب
با توجه به اهمیت ایمنی، پایداری و راندمان در سیستم‌های انتقال انرژی، انتخاب کابل برق زمینی باکیفیت و سازگار با شرایط پروژه امری ضروری است. بررسی ظرفیت جریان، نوع عایق، مقاومت مکانیکی و انطباق با استانداردهای معتبر، از مهم‌ترین معیارهایی هستند که در تصمیم‌گیری باید لحاظ شوند. در نهایت، انتخاب درست از بروز خرابی‌های پرهزینه و اختلالات شبکه جلوگیری می‌کند.
برای انتخاب محصولی مطمئن و باکیفیت، مراجعه به سیمند کابل انتخابی هوشمندانه است. این مجموعه با بهره‌گیری از دانش فنی و امکانات پیشرفته، امکان خرید مستقیم محصولات تخصصی را برای مشتریان خود فراهم کرده و با ایجاد محیطی کارآمد و علمی، نیازهای فنی و تجاری مدرن مصرف‌کنندگان را به بهترین شکل پاسخ می‌دهد.
سوالات متداول
کابل‌های برق زمینی چه مزیتی نسبت به خطوط هوایی دارند؟
ایمنی بالاتر، مقاومت در برابر شرایط جوی و کاهش آلودگی بصری از مزایای اصلی کابل‌گذاری زمینی نسبت به خطوط هوایی است.
چه عواملی بر طول عمر کابل برق زمینی تاثیر می‌گذارند؟
کیفیت ساخت، شرایط خاک، میزان بارگذاری و نگهداری صحیح از عوامل مهم موثر بر دوام کابل‌های برق زمینی هستند.
آیا کابل برق زمینی برای پروژه‌های صنعتی سنگین مناسب هستند؟
بله. در صورت انتخاب نوع مناسب و رعایت استانداردها، این کابل‌ها توان انتقال بالا و عملکرد مطمئن در پروژه‌های صنعتی را دا
