تفاوت‌ها و کاربردهای کابل ولتاژ پایین و کابل ولتاژ متوسط

کابل ولتاژ پایین و کابل ولتاژ متوسط از پرکاربردترین انواع کابل‌های انتقال انرژی در سیستم‌های الکتریکی به شمار می‌روند که هر یک نقش خاصی در تامین برق خانگی، صنعتی و شهری دارند. شناخت ویژگی‌های فنی و تفاوت‌های عملکردی این کابل‌ها به انتخاب صحیح و افزایش بهره‌وری شبکه‌های برق کمک می‌کند. کابل‌های ولتاژ پایین بیشتر برای مصارف خانگی و تجاری کوچک استفاده می‌شوند، در حالی‌که نوع ولتاژ متوسط برای انتقال انرژی در فواصل طولانی‌تر و کاربردهای صنعتی مناسب‌ است. بنابراین پیشنهاد می‌کنیم برای داشتن یک انتخاب درست، با تفاوت‌ها و کاربردهای آن‌ها بیشتر آشنا شوید.

محتوا نمایش

معرفی کابل‌های برق و تقسیم‌بندی آن‌ها بر اساس ولتاژ

کابل‌های برق از اجزای اصلی انتقال انرژی الکتریکی در شبکه‌های مختلف هستند که وظیفه انتقال جریان از منبع تولید تا تجهیزات مصرف‌کننده را بر عهده دارند. این کابل‌ها بر اساس میزان ولتاژ عبوری به چند دسته تقسیم می‌شوند تا هرکدام متناسب با سطح توان و نوع کاربرد خود در پروژه‌های مختلف مورد استفاده قرار بگیرند. به‌طور کلی کابل‌های برق در 3 گروه اصلی زیر قرار می‌گیرند:

کابل برق فشار ضعیف یا LV(با ولتاژ پایین)

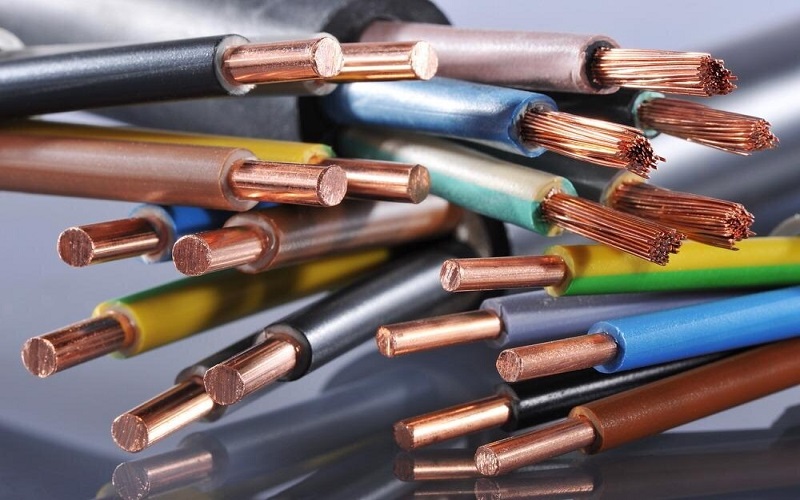

مشخصات کابل برق فشار ضعیف یا همان کابل برق ولتاژ پایین

کابل فشار ضعیف یا همان کابل ولتاژ پایین برای انتقال انرژی‌ در ولتاژ کمتر از 1000 ولت طراحی شده و بیشتر در تامین برق ساختمان‌ها، سیستم‌های روشنایی و تجهیزات خانگی به کار می‌رود. این مدل کابل مقاومت مناسبی در برابر رطوبت و حرارت محدود دارد و گزینه‌ای اقتصادی برای پروژه‌های داخلی به حساب می‌آید.

کابل برق فشار متوسط یا MV(با ولتاژ متوسط)

کابل‌ MV برای انتقال انرژی در ولتاژهای متوسط استفاده می‌شود و نقش مهمی در شبکه‌های توزیع برق شهری و صنعتی دارد. در واقع کابل ولتاژ متوسط با عایق‌های مقاوم ساخته می‌شود تا در برابر حرارت، تنش مکانیکی و میدان‌های الکتریکی پایداری بیشتری داشته باشد. این مدل کابل به دلیل ساختار فنی پیشرفته، برای انتقال انرژی در فواصل طولانی و محیط‌های سخت عملکرد قابل اعتمادی ارائه می‌دهد.

کابل فشار قوی یا HV( با ولتاژ بالا)

کابل‌های فشار قوی برای انتقال انرژی در ولتاژهای بالا به کار می‌روند و اغلب در خطوط اصلی شبکه‌های انتقال برق مورد استفاده قرار می‌گیرند. این کابل‌ها از چندین لایه عایق و حفاظ فلزی تشکیل شده‌اند تا در برابر میدان‌های الکتریکی قوی و تنش‌های مکانیکی مقاومت کافی داشته باشند. کابل‌های فشار قوی با ظرفیت بالا امکان انتقال توان زیاد را در مسافت‌های طولانی فراهم می‌کنند و در زیرساخت‌های بزرگ نیروگاهی و انتقال بین شهری اهمیت بالایی دارند.

تفاوت‌های فنی کابل ولتاژ پایین و کابل ولتاژ متوسط

تفاوت این دو نوع کابل در میزان ولتاژ قابل انتقال، ساختار عایق‌‌ها و مقاومت مکانیکی آن‌هاست. کابل‌های ولتاژ پایین برای مصارف عمومی و فضاهای داخلی طراحی می‌شوند، در حالی که کابل‌های ولتاژ متوسط ساختاری مقاوم‌تر دارند تا در شبکه‌های توزیع و محیط‌های صنعتی عملکرد مطمئن‌تری ارائه دهند:

مشخصات فنی کابل برق ولتاژ پایین

کابل برق ولتاژ پایین توانایی انتقال جریان در ولتاژهای پایین تا 1000 ولت را دارد و از هادی‌های مسی یا آلومینیومی نرم ساخته می‌شود. عایق این مدل کابل اغلب از پلی وینیل کلراید (PVC) است که مقاومت کافی در برابر حرارت‌های ملایم، رطوبت محدود و فشار مکانیکی متوسط دارد. ساختار ساده و انعطاف‌پذیر آن‌ نصب سریع و تعمیر آسان را ممکن می‌سازد. در بسیاری از مدل‌ها روکش خارجی ضد سایش برای افزایش دوام به کار می‌رود تا کابل در شرایط داخلی و نیمه‌مرطوب عمر طولانی‌تری داشته باشد.

مشخصات فنی کابل برق ولتاژ متوسط

بررسی فنی کابل برق ولتاژ متوسط

محدوده ولتاژ کابل برق ولتاژ متوسط 1 تا 36 کیلوولت است؛ این مدل کابل از هادی‌های مسی یا آلومینیومی با تراکم بالا تولید می‌شود. عایق به کار رفته در ساخت آن اغلب از نوع پلی‌اتیلن کراسلینک‌شده (XLPE) است که تحمل حرارتی و الکتریکی بسیار بیشتری نسبت به PVC دارد. همچنین برای کنترل میدان الکتریکی، لایه‌های نیمه‌رسانا داخل ساختار کابل تعبیه می‌شوند. پوشش فلزی محافظ نیز برای جلوگیری از نفوذ رطوبت و افزایش مقاومت مکانیکی استفاده می‌شود تا عملکرد پایدار آن در محیط‌های صنعتی و زیرزمینی حفظ شود.

کاربردهای کابل ولتاژ پایین و متوسط در صنایع مختلف

کاربردهای کابل برق ولتاژ پایین

کابل‌های ولتاژ پایین نقش مهمی در تامین انرژی تجهیزات کم‌مصرف و سیستم‌های داخلی دارند. این گروه از کابل‌ها با انعطاف‌پذیری بالا و هزینه مناسب، برای فضاهای خانگی، تجاری و شهری گزینه‌ای کارآمد محسوب می‌شوند. در ادامه مهم‌ترین کاربردهای کابل ولتاژ پایین آورده شده است:

سیستم‌های برق‌رسانی ساختمان‌ها: این مدل کابل منبع اصلی تغذیه برق در واحدهای مسکونی و اداری است. استفاده از آن‌ در مدارهای روشنایی، پریزها و دستگاه‌های خانگی باعث پایداری جریان و ایمنی کاربران می‌شود. همچنین ساختار نرم و سبک کابل، نصب در دیوار یا کف‌سازی را آسان می‌کند.
تجهیزات الکترونیکی و کنترلی: در سیستم‌های کم‌مصرف مانند دوربین‌های مداربسته، تابلوهای برق، سنسورها و سامانه‌های صوتی به کار می‌رود. عایق PVC و ساختار چندرشته‌ای کابل مانع نشت جریان شده و عملکرد دقیق تجهیزات را در طول زمان حفظ می‌کند.
روشنایی شهری و محیطی: کابل ولتاژ پایین در پروژه‌های نورپردازی معابر، فضاهای عمومی و تابلوهای تبلیغاتی استفاده می‌شود. در واقع مقاومت کابل در برابر تغییرات دمایی و رطوبت، دوام بالایی در شرایط بیرونی ایجاد می‌کند و پایداری سیستم‌های روشنایی را افزایش می‌دهد.

کاربردهای کابل برق ولتاژ متوسط

کابل‌های فشار متوسط بخش مهمی از شبکه‌های انتقال و توزیع انرژی را تشکیل می‌دهند. این کابل‌ها برای مسیرهای طولانی‌تر و محیط‌های صنعتی طراحی شده‌اند تا انتقال پایدار انرژی در سطوح بالاتر ولتاژ فراهم شود. موارد زیر از کاربردهای اصلی این مدل کابل هستند:

شبکه‌های توزیع برق شهری و صنعتی: این مدل کابل برق را از ایستگاه‌های فرعی به مراکز مصرف منتقل می‌کند. چرا که با تحمل ولتاژ تا 36 کیلوولت و مقاومت پایین هادی باعث کاهش افت انرژی می‌شود و پایداری شبکه را در فواصل طولانی حفظ می‌کند.
نیروگاه‌ها و پست‌های توزیع: در اتصال تجهیزات تولید برق به خطوط توزیع از این مدل کابل استفاده می‌شود. وجود عایق XLPE و لایه‌های محافظ الکتریکی در ساختار کابل فشار متوسط، ایمنی و کارایی سیستم ‌ها را در برابر حرارت و تنش‌های الکتریکی افزایش می‌دهد.
پروژه‌های عمرانی و صنعتی سنگین: کابل‌های فشار متوسط در تاسیسات زیرزمینی، پالایشگاه‌ها، صنایع فولاد و مترو کاربرد گسترده‌ای دارند. مقاومت مکانیکی بالا و پوشش ضد رطوبت، استفاده از آن‌ها را در شرایط سخت محیطی ممکن ساخته است.

نحوه انتخاب کابل مناسب بر اساس نوع پروژه

انتخاب درست از بین کابل ولتاژ پایین و کابل ولتاژ متوسط

انتخاب کابل مناسب بر اساس نوع پروژه نیازمند بررسی دقیق ولتاژ کاری، میزان جریان، شرایط نصب و محیط اجرا است. هر پروژه‌ای ویژگی‌های خاص خود را دارد و انتخاب نادرست می‌تواند باعث افت ولتاژ، افزایش تلفات انرژی و کاهش عمر تجهیزات شود. به‌طور مثال استفاده از کابل‌های مسی فشار ضعیف در مصارف خانگی، انتقال انرژی را بهینه می‌کند، در حالی که کابل‌های فشار متوسط با عایق XLPE برای شبکه‌های توزیع و پروژه‌های صنعتی عملکرد پایدارتری دارند.

نکات نصب و نگهداری کابل‌های برق

انتخاب مسیر استاندارد و مناسب: برای نصب کابل ولتاژ پایین و کابل ولتاژ متوسط مسیرهای ایمن و عاری از حرارت یا رطوبت را انتخاب کنید تا عملکرد سیستم برق‌رسانی پایدار باقی بماند.
محافظت فیزیکی در برابر آسیب: هنگام عبور کابل از دیوارها یا کف، از لوله‌های برق یا داکت استفاده کنید تا از ضربه، فشار یا سایش به روکش بیرونی جلوگیری شود.
پرهیز از خمیدگی و پیچش بیش‌ازحد: کابل را با شعاع خم استاندارد نصب کنید، چرا که پیچش یا خم ناگهانی موجب ترک‌خوردگی عایق و افت کیفیت انتقال جریان می‌شود.
انتخاب عایق متناسب با محیط: در محل‌های مرطوب یا دارای حرارت بالا، از عایق‌هایی مانند XLPE یا لاستیک سیلیکونی بهره بگیرید تا دوام کابل افزایش پیدا کند.
آب‌بندی دقیق اتصالات: برای جلوگیری از نفوذ رطوبت، از مفصل‌های پر از رزین یا آستین‌های حرارتی استفاده کنید تا اتصالات در برابر آب و گردوغبار پایدار بمانند.
بررسی و نگهداری دوره‌ای: در فواصل زمانی مشخص کابل‌ها را از نظر نشانه‌های فرسودگی، نفوذ رطوبت و آسیب فیزیکی بررسی کنید تا خرابی زودهنگام پیش نیاید.

جمع‌بندی و نتیجه‌گیری

در سیستم‌های برق‌رسانی، انتخاب صحیح نوع کابل نقش اساسی در افزایش ایمنی، کاهش تلفات انرژی و بهبود بازده کلی شبکه دارد. بنابراین آشنایی با ویژگی‌های کابل‌های ولتاژ پایین و متوسط که جزو کابل‌های پرکاربرد هستند، کمک می‌کند تا در هر پروژه‌ای با در نظر گرفتن شرایط محیطی و نیاز مصرفی، بهترین گزینه انتخاب شود. رعایت اصول نصب و نگهداری نیز باعث افزایش طول عمر و پایداری عملکرد کابل‌ها در محیط‌های مختلف می‌شود.
