سیم مفتولی یکی از پرکاربردترین انواع سیم برق در صنعت ساختمان، تابلوهای برق و سیستمهای توزیع انرژی است. این سیم که در بازار با نامهای سیم خشک یا سیم نصب ثابت نیز شناخته میشود، به دلیل ساختار تکرشتهای و استحکام مناسب، در بسیاری از پروژههای برقکشی مورد استفاده قرار میگیرد.
اگر قصد خرید یا استفاده از سیم مفتولی را دارید، آشنایی با مشخصات فنی، کاربردها، استانداردها و تفاوت آن با سایر سیمها میتواند به شما کمک کند انتخاب دقیقتر و مطمئنتری داشته باشید.
برای خرید سیم و کابل میتوانید با کارشناسان شرکت دانش بنیان سیمند کابل تماس حاصل فرمایید.
سیم مفتولی چیست؟
سیم مفتولی که با نامهای سیم نصب ثابت و سیم خشک نیز شناخته میشود، نوعی سیم تکرشتهای است که هادی آن معمولاً از مس ساخته میشود. عایق بهکاررفته در این نوع سیم نیز از آمیزه پلیمری PVC از نوع PVC/C است.
این نوع سیم به دلیل ساختار نسبتاً خشک و انعطافپذیری کمتر، بیشتر در مواردی استفاده میشود که مسیر نصب ثابت باشد و نیازی به جابهجایی یا خمش مداوم وجود نداشته باشد.
کاربرد سیم مفتولی
مهمترین کاربرد سیم مفتولی در سیمکشی داخلی تابلوها و توزیعکنندههای برق است. همچنین از این سیم میتوان در موارد زیر استفاده کرد:
- نصب داخل لوله
- استفاده در زیر گچ
- سیمکشی ثابت در ساختمانها
- اتصالات داخلی تابلوهای کنترل
- ساخت دستهسیم
- برخی کاربردهای الکترونیک صنعتی
در برخی موارد، سیمهای نصب ثابت با هادی تابیده منظم (گروه 2) نیز در تابلوهای کنترل و کاربردهای صنعتی استفاده میشوند.
مشخصات فنی سیم مفتولی
در سیم مفتولی، هادی معمولاً از مس آنیلشده با خلوص بالا و از گروه 1 ساخته میشود. این هادی باید مطابق با الزامات استاندارد ملی ایران ISIRI 3084 یا استاندارد بینالمللی IEC 60228 باشد.
ویژگیهای اصلی سیم مفتولی
- هادی از جنس مس آنیلشده
- عایق از جنس PVC
- مناسب برای نصب ثابت
- دارای ساختار تکرشتهای
- قابل استفاده در لولهها و زیر گچ
- تولیدشده بر اساس استانداردهای ملی و بینالمللی

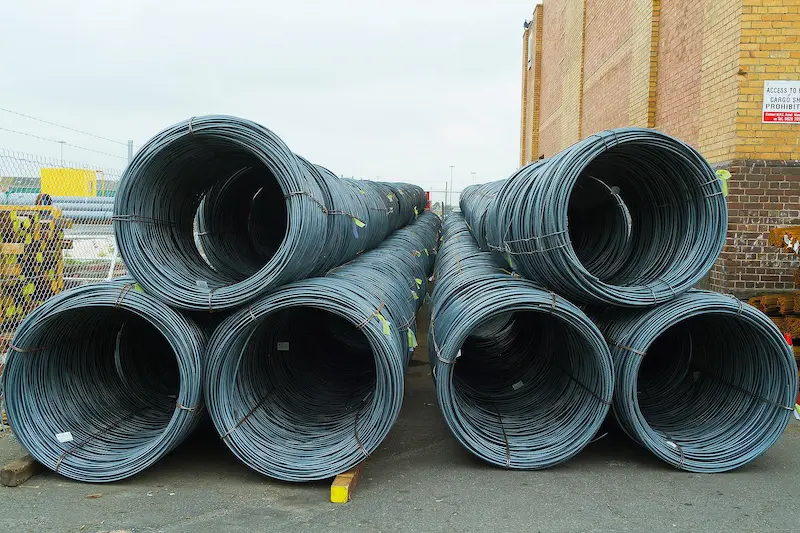

ولتاژ نامی سیم مفتولی
سیم مفتولی از نظر ولتاژ نامی معمولاً در دو گروه اصلی تولید میشود:
1) سیم مفتولی با ولتاژ نامی 300/500 ولت
این گروه معمولاً برای سطح مقطعهای:
- 0.5 میلیمتر مربع
- 0.75 میلیمتر مربع
- 1 میلیمتر مربع
مورد استفاده قرار میگیرد.
2) سیم مفتولی با ولتاژ نامی 450/750 ولت
این گروه برای سطح مقطعهای بیش از 1 میلیمتر مربع به کار میرود.
ولتاژ تست سیم مفتولی
- در سیمهای مفتولی با ولتاژ نامی 300/500 ولت، ولتاژ تست برابر 2000 ولت است.
- در سیمهای مفتولی با ولتاژ نامی 450/750 ولت، ولتاژ تست برابر 2500 ولت است.
انواع سیم مفتولی
سیم مفتولی را میتوان بر اساس ولتاژ نامی به دو دسته تقسیم کرد:
- سیم مفتولی با ولتاژ نامی 300/500 ولت
- سیم مفتولی با ولتاژ نامی 450/750 ولت
از نظر نوع هادی نیز، سیمهای مفتولی مطابق استاندارد باید دارای یکی از این دو نوع هادی باشند:
- کلاس 1: هادی تکمفتولی
- کلاس 2: هادی نیمهافشان
استاندارد سیم مفتولی
رعایت استاندارد در تولید سیم مفتولی یکی از مهمترین معیارهای کیفیت و ایمنی این محصول است.
استاندارد سیم مفتولی 300/500 ولت
سیمهای مفتولی با ولتاژ نامی 300/500 ولت و سطح مقطعهای 0.5، 0.75 و 1 میلیمتر مربع باید مطابق با این استانداردها تولید شوند:
- استاندارد ملی ایران ISIRI(607)05
- استاندارد بینالمللی IEC 60227-05
استاندارد سیم مفتولی 450/750 ولت
سیمهای مفتولی با ولتاژ نامی 450/750 ولت و سطح مقطع بیش از 1 میلیمتر مربع باید مطابق با استانداردهای زیر باشند:
- استاندارد ملی ایران ISIRI(607)01
- استاندارد بینالمللی IEC 60227-01
رنگبندی و بستهبندی سیم مفتولی
رنگبندی سیم مفتولی معمولاً بر اساس درخواست مشتری یا نیاز پروژه تعیین میشود. این محصول اغلب به دو شکل عرضه میشود:
- بستهبندی حلقهای داخل کیسه
- بستهبندی روی قرقره
نوع بستهبندی میتواند با توجه به حجم مصرف، شرایط حملونقل و نوع پروژه انتخاب شود.
نامگذاری انگلیسی سیم مفتولی
در روش کدگذاری سیمها و کابلهای برق مطابق استاندارد VDE، نام سیم مفتولی با کد NYA شناخته میشود.
در این کدگذاری:
- N نشاندهنده نامگذاری مطابق استاندارد VDE است.
- Y نشان میدهد که عایق سیم از جنس PVC است.
همچنین طبق الزامات استاندارد CENELEC HD 361، این نوع سیم بر اساس ولتاژ نامی با کدهای زیر نیز شناخته میشود:
- H05V-U
- H07V-U
در زمان خرید سیم مفتولی بهتر است فقط به قیمت توجه نکنید و کیفیت، استاندارد و نوع هادی را نیز در نظر بگیرید.

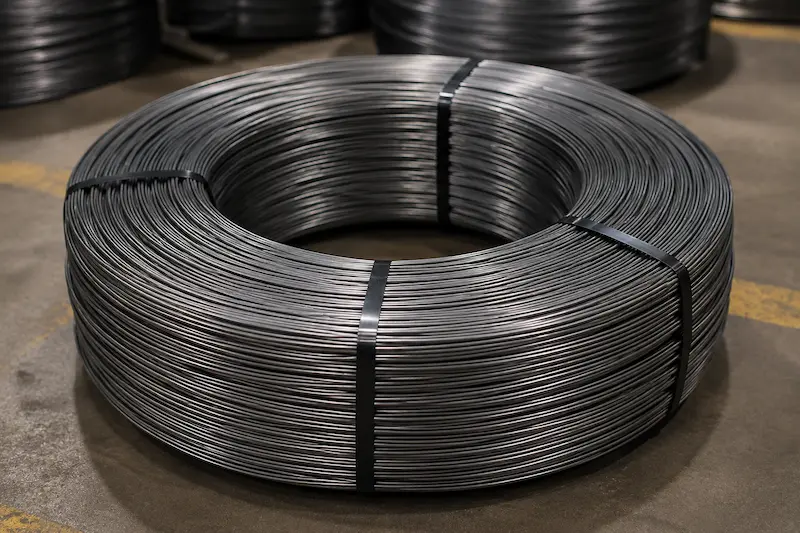

مهمترین نکات خرید سیم مفتولی
1) جنس هادی را بررسی کنید
بهتر است هادی سیم مفتولی از مس باشد. در صورتی که از هادی آلومینیومی استفاده شود، باید توجه داشت که مطابق استاندارد ملی ایران شماره 3084، استفاده از آلومینیوم در سیمهای تکمفتولی از سطح مقطع 10 میلیمتر مربع به بالا مجاز است.
2) وزن را تنها معیار کیفیت ندانید
وزن بیشتر همیشه به معنای کیفیت بالاتر نیست. کیفیت مواد اولیه، خلوص مس، ضخامت عایق و رعایت استانداردها اهمیت بیشتری دارند.
3) برند و سابقه تولیدکننده را در نظر بگیرید
در هنگام خرید سیم مفتولی، علاوه بر قیمت، باید به اعتبار تولیدکننده، رعایت استانداردها و سابقه کیفی برند نیز توجه شود.
بهترین سیم مفتولی کدام است؟
در میان انواع مختلف، معمولاً سیم مفتولی با هادی مسی بهترین انتخاب محسوب میشود؛ زیرا رسانایی الکتریکی بالاتری دارد و در بسیاری از کاربردها عملکرد مطمئنتری ارائه میدهد. به همین دلیل، بسیاری از تولیدکنندگان معتبر سیم و کابل، تولید و استفاده از سیم مفتولی مسی را توصیه میکنند.
البته سیم مفتولی با هادی آلومینیومی نیز در برخی شرایط و معمولاً در سطح مقطع 10 میلیمتر مربع به بالا قابل استفاده است، اما در این حالت باید به تفاوت ظرفیت انتقال جریان میان هادی مسی و آلومینیومی توجه ویژه داشت.
تفاوت سیم مفتولی با سیم افشان
یکی از سوالات رایج هنگام انتخاب سیم برق، بررسی تفاوت سیم مفتولی با سیم افشان است. هر یک از این دو نوع سیم، ویژگیها و کاربردهای خاص خود را دارند و انتخاب میان آنها باید با توجه به محل استفاده و نیاز پروژه انجام شود.
سیم مفتولی، در مقایسه با سیم افشان انعطافپذیری کمتری دارد. به همین دلیل، از سیم مفتولی بیشتر در سیمکشی ثابت، داخل تابلوهای برق و توزیعکنندههای برق استفاده میشود.
در مقابل، سیم افشان به دلیل ساختار چندرشتهای، نرمتر و منعطفتر است و برای فضاهایی که نیاز به خمشدن بیشتر سیم وجود دارد، گزینه مناسبتری به شمار میرود.
از نظر مقاومت الکتریکی هادی نیز سیم مفتولی معمولاً مقاومت کمتری نسبت به سیم افشان دارد. برای مثال، مقاومت الکتریکی هادی در سیم مفتولی 1.5 میلیمتر مربع برابر با 12.1 اهم بر کیلومتر است، در حالی که این مقدار برای سیم افشان با همین سطح مقطع حدود 13.3 اهم بر کیلومتر است.
دلیل این تفاوت، ساختار هادی در سیم افشان است؛ زیرا هادی این نوع سیم از چند رشته با تاب مشخص تشکیل میشود و همین موضوع میتواند مقاومت الکتریکی را اندکی افزایش دهد.
البته باید توجه داشت که تفاوت مقاومت الکتریکی بین سیم افشان و سیم مفتولی معمولاً خیلی زیاد و تعیینکننده نیست، اما در متراژهای بالا یا کاربردهای خاص ممکن است اثر آن بیشتر دیده شود.
جمعبندی
اگر در زمان خرید، به جنس هادی، استاندارد تولید، ولتاژ نامی، سطح مقطع و اعتبار برند توجه کنید، میتوانید محصولی ایمن، باکیفیت و متناسب با نیاز پروژه خود تهیه کنید.
